最近入手了一批 LifeSmart（云起）超级碗闪联版（标识 LS034SL）。还记得第一次购买时，单个价格是 20 元，而现在两个的价格已经稳定在 29-30 元，并且持续了一年多。这两家卖家都来自上海，估计是同一货源，他们提供的设备基本全新，还附带充电器，库存也比较充足。相比之下，天津的卖家虽然价格稍低，但货品大多是回收件，号称九五新，实际只有八成新，而且不带充电器。
我所购买的超级碗情况
这次我从上海的卖家那里购买了 4 个超级碗，它们都贴有电信的标签。其中 3 个是全新的，只有一个是旧的，底壳有明显的变色。拆卸方面，有 2 个很容易就拧开了，但另外 2 个费尽了各种办法都打不开，最后只能撬开，所幸没有造成损伤。至于从天津卖家那里买的一个，就不多提了，品相实在太差。
总的来说，以 15 元一个的价格入手，还是非常实惠的。这款设备自带 ESP8266 芯片，并集成了 19 颗 5050 彩色 LED 灯珠、9 颗红外发射二极管以及 1 颗红外接收管。这意味着你只需花费 15 元，就能拥有一个功能齐全的红外遥控器，外加一个颜值不俗的全彩小夜灯，性价比真的很高！
改造方案

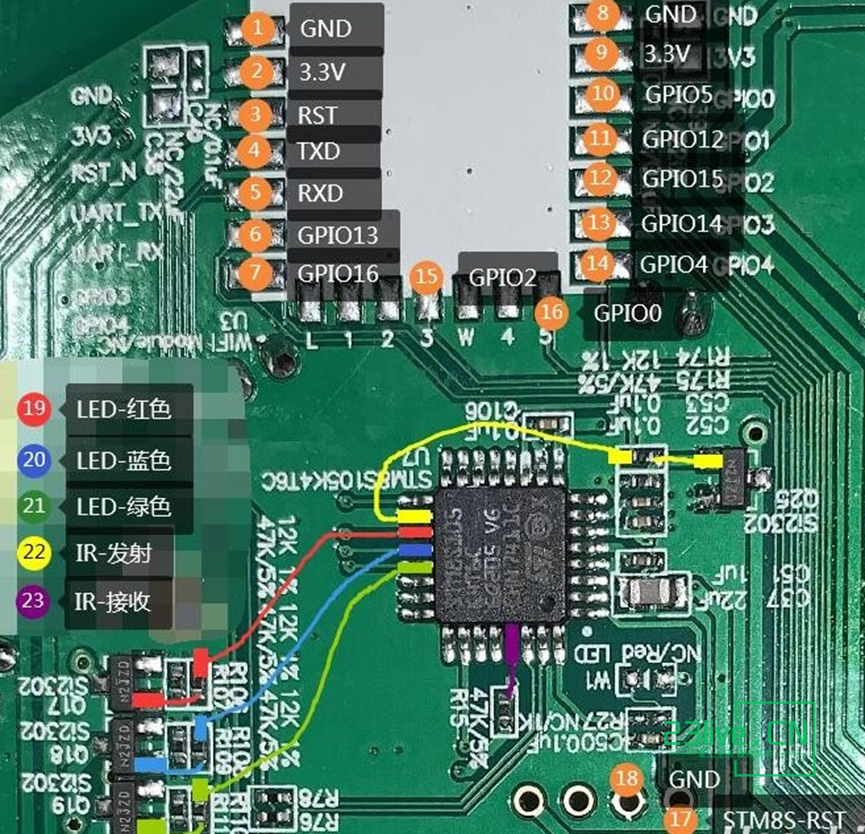

我的改造方案参考了瀚思彼岸上 szlww 大佬的教程。下面是 szlww 大佬提供的 IO 接口图以及我的具体连接方式：

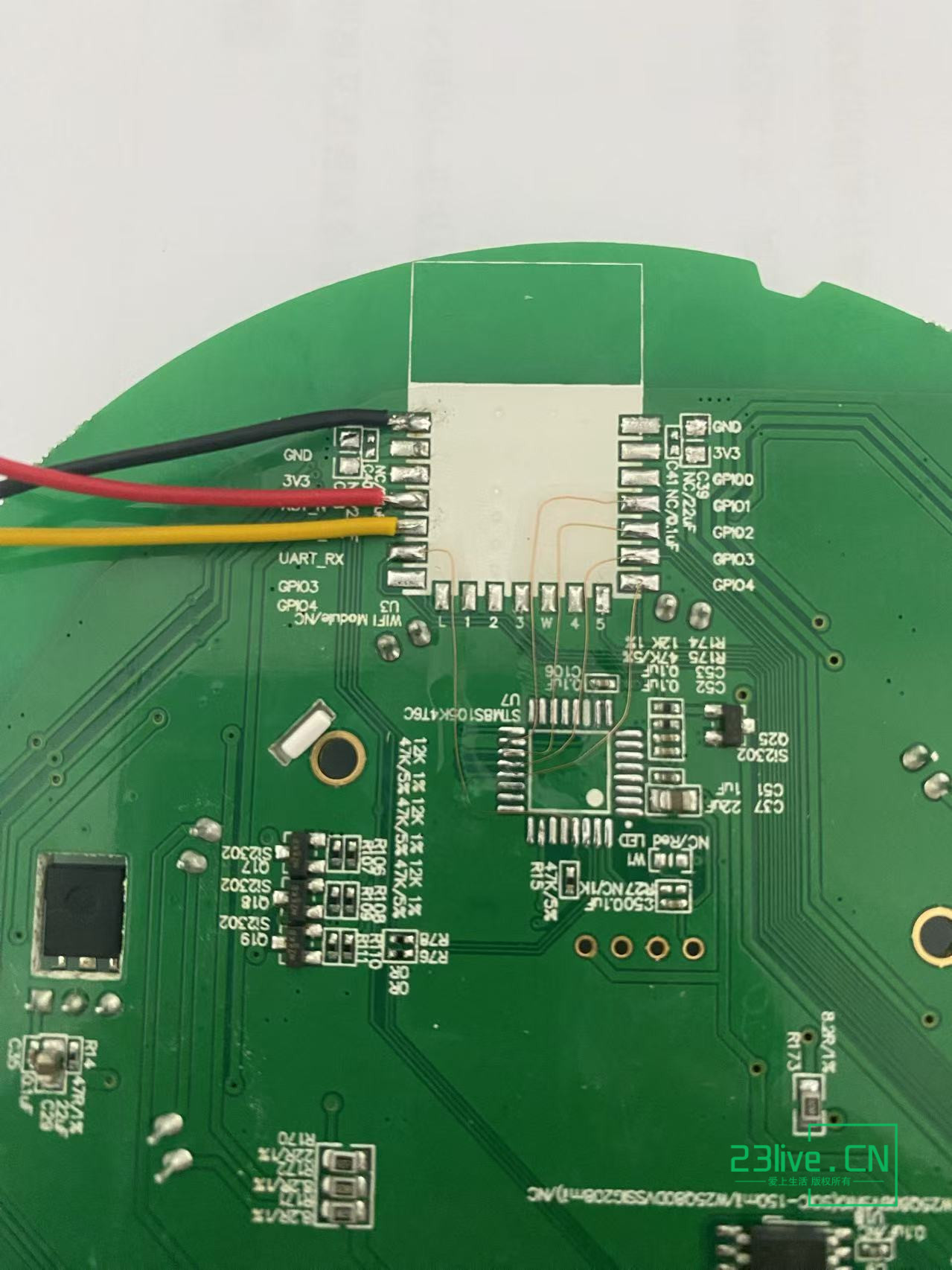

我的改造步骤如下：
- 使用热风枪移除了 STM 芯片。
- 利用漆包线焊接了新的线路。
- 涂抹光固化胶（或绿油等）来保护焊接好的线路。
- 将 1Mb 的 Flash 更换为 4Mb 的 Flash。
已实现的功能及拓展

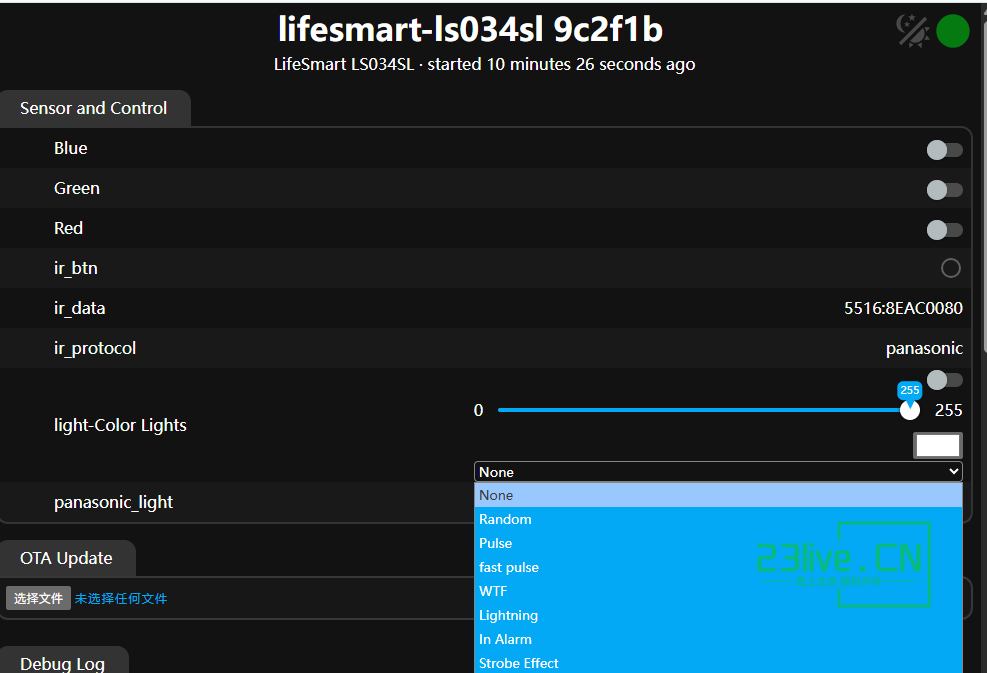

目前，我的超级碗已实现以下功能：
- 前 3 个功能： 控制 LED 灯的颜色。
- 第 4-6 个功能： 显示红外识别结果。
- 第 7 个功能： 实现 LED 灯的一些特定效果。由于 LED 是并联连接，无法实现串行灯的效果。
- 第 8 个功能： 红外发射功能。你可以根据接收到的按键信息来配置发射信息，也可以直接在 Home Assistant 中调用红外发射功能。
可拓展功能：
在完成上述连接后，ESP8266 芯片还剩下几个空闲的 IO 口，可以用于连接 433 或 315 的收发模块，从而将超级碗改造为一个功能更全面的无线收发设备。
温馨提示： 不建议连接温度传感器。 经过测试，在灯光开启状态下，板子的温度会达到 50 摄氏度左右，这会严重影响温度测量的准确性。
注意事项
在改造过程中，有几点需要特别注意：
- 串口线要短： 串口线过长可能会导致无法连接芯片。如果遇到连接问题，也可能是受到干扰，请多尝试几次。
- 烧录模式指示： 成功进入烧录模式后，蓝色指示灯会常亮。如果没有进入烧录模式，指示灯会先亮蓝光，然后变为粉色。
- 更换 Flash 至关重要： 强烈建议将原有的 1Mb Flash 更换为 4Mb Flash。目前的固件打包后大小约为 600KB，1Mb 的 Flash 无法支持在线更新（OTA）。更换为 4Mb Flash 后，固件就可以进行 OTA 更新了。
esphome核心代码
esp8266:
board: nodemcuv2
# Enable Home Assistant API
api:
actions:
- action: send_raw_command
variables:
command: int[]
then:
- remote_transmitter.transmit_raw:
code: !lambda 'return command;'
carrier_frequency: 38kHz
- action: send_nec_command
variables:
address: int
command: int
then:
- remote_transmitter.transmit_nec:
address: !lambda 'return address;'
command: !lambda 'return command;'
- action: send_pronto_command
variables:
command: string
then:
- remote_transmitter.transmit_pronto:
data: !lambda 'return command;'
output:
#红色led
- platform: esp8266_pwm
id: id_pin_led_red
pin:
number: GPIO15
inverted: false
#绿色led
- platform: esp8266_pwm
id: id_pin_led_green
pin:
number: GPIO4
inverted: false
#蓝色led
- platform: esp8266_pwm
id: id_pin_led_blue
pin:
number: GPIO14
inverted: false
switch:
- platform: output
name: "Red"
output: id_pin_led_red
- platform: output
name: "Green"
output: id_pin_led_green
- platform: output
name: "Blue"
output: id_pin_led_blue
light:
- platform: rgb
name: "light-Color Lights"
id: id_light_color_lights
red: id_pin_led_red
green: id_pin_led_green
blue: id_pin_led_blue
default_transition_length: 0.5s
effects:
- random:
transition_length: 4s
update_interval: 5s
- pulse:
- random:
name: "Fast Random Effect"
transition_length: 4s
update_interval: 5s
text_sensor:
- platform: template
id: ir_data
name: ir_data
- platform: template
id: ir_protocol
name: ir_protocol
on_value:
then:
- lambda: id(ir_btn).publish_state(true);
- delay: 200ms
- lambda: id(ir_btn).publish_state(false);
remote_transmitter:
pin:
number: GPIO12
carrier_duty_percent: 50%
remote_receiver:
pin:
number: GPIO13
inverted: true
mode: INPUT_PULLUP
tolerance: 50%
then:
- text_sensor.template.publish:
id: ir_data
state: !lambda |-
char temp[20];
sprintf(temp,"%X:%X",x.address,x.command);
return temp;
- text_sensor.template.publish:
id: ir_protocol
state: "nec"
dump: all
binary_sensor:
- platform: template
id: ir_btn
name: ir_btn
- platform: gpio
id: id_button_main_key
pin:
number: 5
inverted: true
mode:
input: true
pullup: true
on_multi_click:
#长按5s以上，重置为出厂模式，进入配网状态
- timing:
- ON for at least 5s
then:
- logger.log: "Long press."
invalid_cooldown: 0s
#双击
- timing:
- ON for at most 0.5s
- OFF for at most 0.5s
- ON for at most 0.5s
- OFF for at least 0.2s
then:
- logger.log: "double click."
invalid_cooldown: 0s
#单击
- timing:
- ON for at most 0.5s
- OFF for at least 0.01s
then:
- logger.log: "single click."
- lambda: |-
int color_type = id(id_color_type_lastvalue) % id(id_color_type_maxvalue);
switch(color_type)
{
case 0:{
auto call = id(id_light_color_lights).turn_on();
call.set_brightness(1.0);
call.set_rgb(1.0, 0.0, 0.0);
call.perform();
break;
}
case 1: {
auto call = id(id_light_color_lights).turn_on();
call.set_brightness(1.0);
call.set_rgb(0.0, 1.0, 0.0);
call.perform();
break;
}
case 2: {
auto call = id(id_light_color_lights).turn_on();
call.set_brightness(1.0);
call.set_rgb(0.0, 0.0, 1.0);
call.perform();
break;
}
case 3: {
auto call = id(id_light_color_lights).turn_on();
call.set_brightness(1.0);
call.set_rgb(1.0, 1.0, 1.0);
call.perform();
break;
}
case 4: {
auto call = id(id_light_color_lights).turn_on();
call.set_effect("Random");
call.perform();
break;
}
case 5: {
id(id_light_color_lights).turn_off().perform();
break;
}
default:
break;
}
id(id_color_type_lastvalue) += 1;
invalid_cooldown: 0s
globals:
- id: id_color_type_lastvalue
type: int
restore_value: no
initial_value: '0'
- id: id_color_type_maxvalue
type: int
restore_value: no
initial_value: '6'© 2025, 爱上生活. 版权所有,非商业使用转载必须提供本文章的原始链接。
